氧化铝高温胶如何使用？耐1700度氧化铝高温胶的使用方法

耐1700度的氧化铝高温胶广泛应用于陶瓷、金属、玻璃等材料的粘接与修补，尤其适用于高温设备、炉窑、电子元件等领域。为了确保粘接效果，正确使用氧化铝高温胶至关重要。以下是详细的使用步骤：

1. 准备工具
在开始操作之前，请确保准备好以下工具：
电子称：用于精确称量A剂和B剂的配比。
刮板：用于均匀涂抹胶水。
调胶容器：用于混合A剂和B剂。

烤箱：用于固化过程中的加热处理。

2. 表面处理
粘接表面的清洁和处理是确保胶水牢固粘接的关键步骤：
使用清洁剂或酒精将粘接表面彻底清洁干净，确保无油污、灰尘等杂质。

如果表面过于光滑，可以使用砂纸进行打磨，增加粗糙度，以提高胶水的附着力。

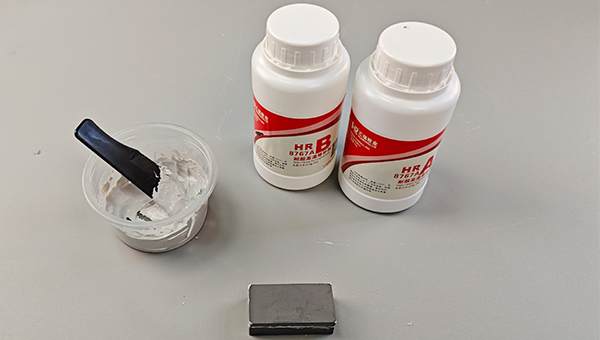

3. 配胶与涂胶
配胶和涂胶是使用氧化铝高温胶的核心步骤，需严格按照比例操作：
配胶：按照重量比A:B=1~1.25:1的比例，使用电子称精确称量A剂和B剂，然后将两者倒入调胶容器中。
混合：用刮板或搅拌棒将A剂和B剂充分混合，直至颜色均匀一致。
涂胶：选择适合的涂胶工具（如刮板、刷子等），将混合好的胶水均匀涂抹在需要粘接或修补的表面上。涂胶后，立即将粘接部件固定好，确保位置准确。

注意事项：混合后的胶水应尽快使用，避免因时间过长导致胶水变干硬化。

4. 固化方式
固化过程是确保胶水达到最佳性能的重要环节，需严格按照以下步骤进行：
初步固化：将粘接好的产品在室温下放置2小时以上，使胶水初步固化。
加热固化：将产品放入烤箱，逐步升温：
先将温度设定在60~80℃，保持2~3小时。

然后升温至150℃，保持2小时。

冷却：关闭烤箱电源，让产品在烤箱内缓慢冷却至室温后再取出。切勿快速冷却，以免因温差过大导致粘接部位开裂。
从表面处理、配胶涂胶到固化，每一步都至关重要。遵循上述方法，您可以确保粘接效果牢固耐用，满足高温环境下的使用需求。
