汇瑞8767C高温导热胶的使用方法
汇瑞8767C高温导热胶是一种高性能的双组分胶粘剂，主要用于高温环境下的金属部件粘接、导热和耐磨涂层等。其使用方法主要包括以下几个步骤：
一、表面处理

清洁基材：首先，需要将被粘接的基材表面彻底清洁干净，去除表面的灰尘、油污、松动物质等。这可以通过喷砂、电砂轮、钢丝刷或粗砂纸等方式进行打磨，以提高表面的粗糙度和清洁度。

擦拭表面：使用丙酮等清洗剂擦拭基材表面，确保表面无残留物，为后续的涂胶工作做好准备。

二、混合胶水

准备材料：按照产品说明书上的配比要求，准备好A剂和B剂。

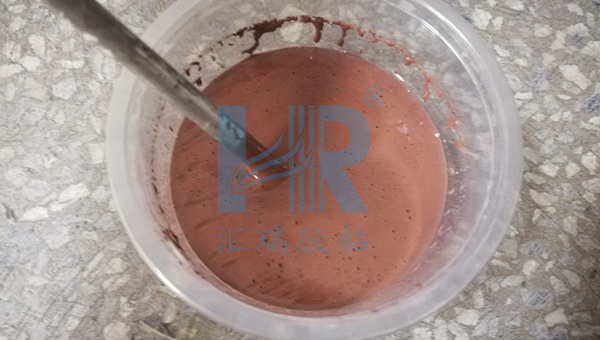

混合均匀：使用电子称量工具，按重量比A:B=1~1.5:1称量配胶。然后将其混合在一起。混合过程中应使用刮板等工具充分搅拌均匀，直至颜色均匀一致。混合好的胶水应在规定的可使用时间内用完，避免浪费。

三、涂胶

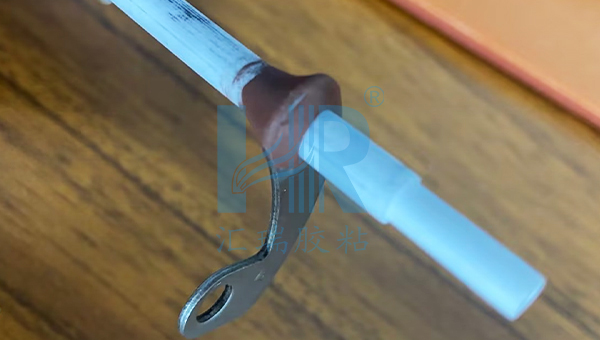

均匀涂抹：将混合好的胶水均匀地涂抹在已经处理好的基材表面上。涂抹时应用力均匀，反复按压，确保胶水与基材表面充分接触。

多层涂胶：如果需要多层涂胶，应在每层胶初固后再二次涂胶。

四、固化条件
室温定型：涂胶后，将基材在室温下放置一段时间（通常为12-24小时），让胶水初步固化。
加温固化：将初步固化的基材放入烤箱中，按照产品说明书上的固化条件进行加温固化。一般来说需要在60-80℃下保持2-3小时，然后升温到150℃保持2小时。固化过程中应注意控制温度和时间，避免过度加热或冷却导致胶水性能下降。

缓慢冷却：固化完成后，关掉烤箱电源，让基材在烤箱中缓慢冷却至室温后再取出。这样可以避免由于温度骤变导致的应力集中和裂纹等问题。

注意事项
在使用过程中应严格遵守产品说明书上的操作要求，避免违规操作导致的问题。
胶水应存放在通风、阴凉、干燥处，避免阳光直射和高温环境。
