汇瑞8767A氧化铝高温胶水使用方法

汇瑞8767A氧化铝高温胶水的使用方法详细如下：

一、表面处理
清洁与去污：首先需要彻底清除基体（即待粘接或修复的表面）上的所有松动物质，如油污、氧化物、旧涂层等。这可以通过喷砂、电砂轮打磨、钢丝刷或粗砂纸打磨等方式进行，以提高修复表面的粗糙度，从而增加胶水的附着力。

清洗与干燥：完成打磨后，使用丙酮清洗剂（或其他推荐的清洗剂）仔细擦拭基体表面，确保表面干净无油渍、水分等杂质。丙酮的强挥发性有助于快速干燥表面，准备进行下一步操作。

二、涂胶

混合胶水：汇瑞8767A氧化铝高温胶水是由A、B双组份组成的。按重量配比A:B=1~1.25：1将主剂A和固化剂B进行称量配胶。调胶混合时应使用搅拌工具充分搅拌，直至两种组分的颜色均匀一致，无明显的色差或未混合的颗粒。

注意使用时间：混合后的修补剂应在规定的可使用时间内用完。未用完的混合胶不可再次使用。

涂抹胶水：将混合好的高温胶水均匀地涂抹在已经处理过的基体表面上。涂抹时应保持力度均匀，并使用刮刀、刷子等工具反复按压，以确保修补剂与基体表面充分浸润，排除气泡，达到最佳的粘接效果。如果需要进行多层涂胶，必须在每一层涂胶干燥或固化后，再涂抹下一层。

三、固化3步曲
室温定型：涂胶完成后，首先让其在室温下自然固化12-24小时。这段时间内，胶水会形成初步的粘接强度。
加温固化：将初步定型后的部件放入烤箱中进行加温固化。首先在80℃下保持2~3小时；然后将温度升至150℃并保持2小时。加温固化过程中，不能马上加高温，避免未定型的胶水出现鼓包或开裂。

缓慢冷却：完成加温固化后，不要立即打开烤箱电源或取出部件。应让其在烤箱内缓慢冷却至室温，以避免因温差过大而导致的热应力开裂等问题。

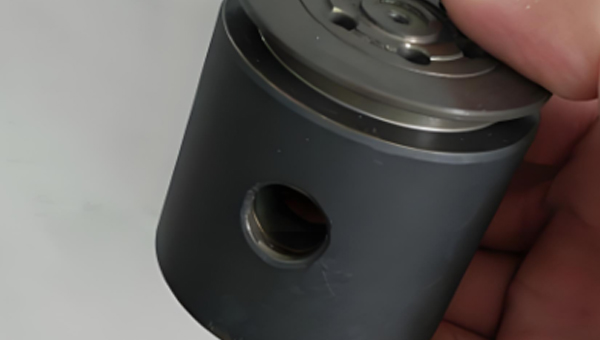

通过以上步骤，汇瑞8767A氧化铝高温胶水可以成功应用于各种高温环境下的粘接和修复工作。
